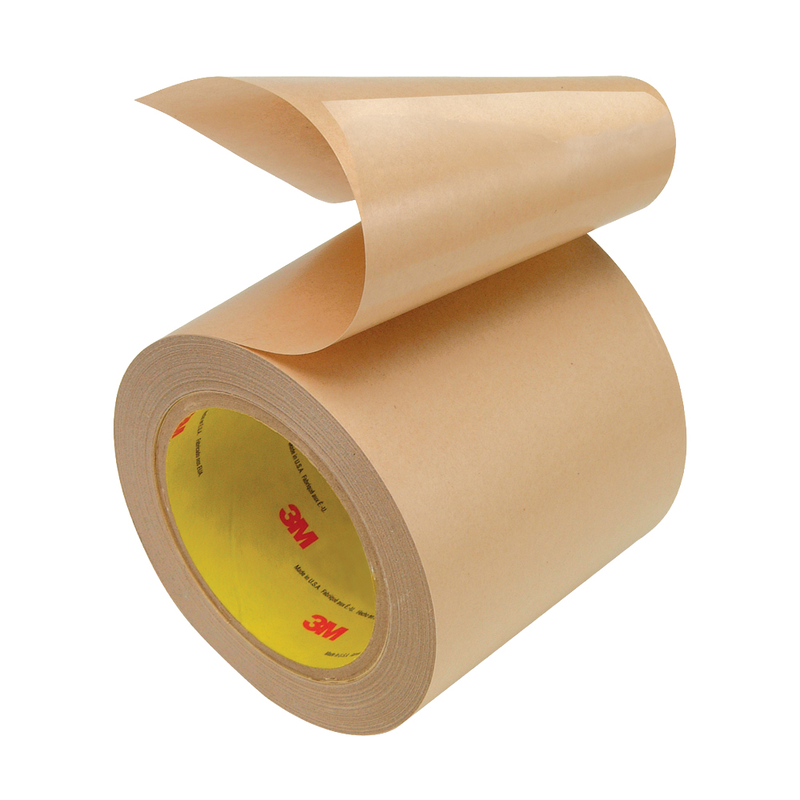

3M Anisotropes Elektrisch leitfähiges Klebeband Z-Achse 9703, 304,8 mm x 33 m, 50,8 µm

3M 9703 – anisotrop elektrisch leitfähiges Klebeband Z-Achse, 304,8 mm x 33 m, 50,8 µm. Silberbeschichteter Film mit Acrylkleber ideal für flexible Schaltungen.

Variante wählen

Maße und Dimensionen

Breite (mm)	304,8
Länge in m	33
Dicke in mm	0,058

3M 9703 – Z-Achse im Überblick

Der 3M 9703 ist ein anisotrop elektrisch leitfähiger Klebstoff-Film auf Acrylbasis, der als Klebeband einseitig leitfähig ist. Die Silberbeschichtung sorgt für eine zuverlässige elektrische Verbindung auf gängigen PCB-Substraten.

Mit Breite 304,8 mm, Länge 33 m und Dicke 0,058 mm eignet sich der Film insbesondere für flexible Schaltungen und Montagesituationen, in denen mittlere Abstände zwischen Leiterbahnen auftreten.

Geeignet für Verbindungen flexibler Leiterbahnen

Anisotrop elektrisch leitfähige Verbindungen

Der Klebstoff-Film verbindet flexible Schaltungen elektrisch in Z-Achse und bietet gleichzeitig mechanische Unterstützung. Die leitende Folie haftet gut auf gängigen PCB-Substraten wie Kupfer-, Gold-, FR‑4‑Epoxid-, Polyimid- und Polyesterfolien, wodurch eine stabile elektrische Performance ermöglicht wird.

Verbindung von flexiblen Leiterbahnen FR-Boards

Erschließt Anwendungen in der Verbindung flexibler Leiterbahnen mit starren Leiterplatten oder LCD‑Bildschirmen. Die Kombination aus Silberfolie und Acrylklebstoff erlaubt eine einfache Montage, ohne dass eine thermische Aushärtung erforderlich ist.

Technische Daten des 9703

Eigenschaften und Nutzen

Mit leitfähigen Partikeln: Robuste elektrische Verbindung auch bei flexiblen Bauteilen.
Verbindung von flexiblen Leiterbahnen FR-Boards: Ermöglicht zuverlässige Kontakte zwischen flexiblen Schaltungen und starren Substraten.
Bis zu Leiterbahnenabstand > 400 μm: Mehr Spielraum bei der Layout-Planung und weniger Verzug.
Thermische Aushärtung nicht erforderlich: Geringere Prozessbelastung und schnellere Montage.
Einfacher Einsatz bei Montagearbeiten: Schnelles Aufbringen, wenig Vorbehandlung.
Kann als Stanzteile oder in Rollenform appliziert: Flexible Verarbeitungsmöglichkeiten für Serien- oder Einzelteile.

Verarbeitung & Praxis

Bereiten Sie die Substrate vor (Kupfer, Gold, FR‑4 Epoxid, Polyimid etc.); Oberflächen sauber, trocken und frei von Öl.
Zuschneiden oder die Rolle an die gewünschte Form anpassen und positionieren.
Leicht andrücken, um eine dauerhafte Haftung und leitfähige Verbindung sicherzustellen.
Bei Prüfung sicherstellen, dass die Verbindung elektrisch leitfähig bleibt und keine Luftblasen auftreten.

Aufbau & Materialwahl

Der leitfähige Film besteht aus einer Silberbeschichtung auf einem Klebefilm aus Acryl. Diese Kombination bietet eine stabile, leitfähige Kontaktfläche bei geringem Wärmeeintrag und guter Haftung auf typischen PCB-Substraten.
