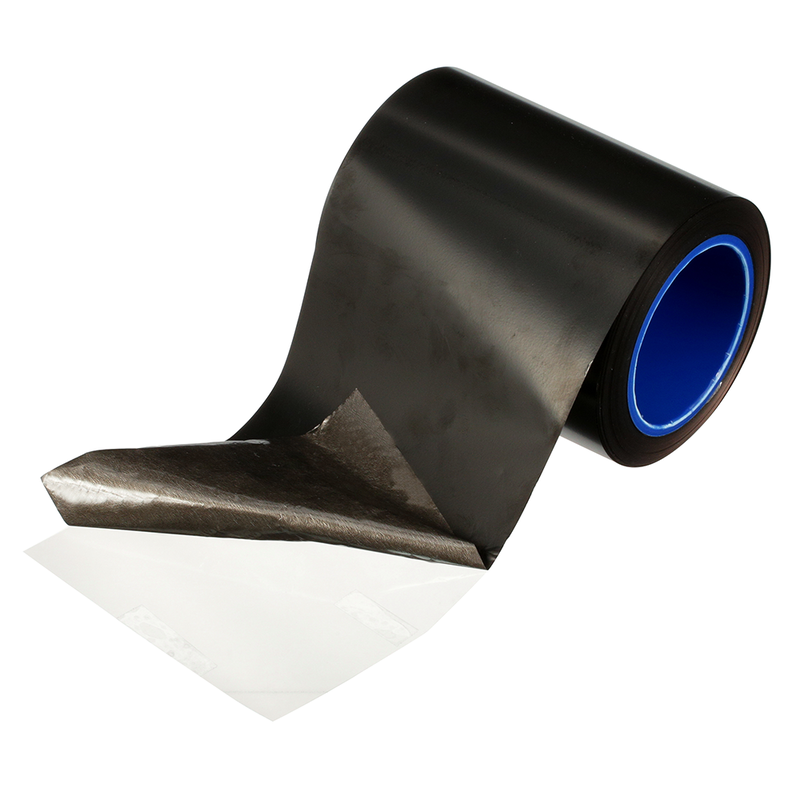

3M Electrically Conductive Single-sided Tape 3304BC-S, 210 mm x 297 mm, A4 Sheet Sample

3M 3304BC-S im Überblick

Der 3M Electrically Conductive Single-Sided Tape 3304BC-S ist ein einseitig leitfähiges Klebeband mit einem leitfähigen Nonwoven-Träger und einer Acryl-Klebemasse. Mit 210 mm Breite und einer Länge von 0,297 m eignet es sich ideal für EMI-Schirmung und Erdung in Elektronik-, Automobil- und Luftfahrtanwendungen. Die schwarze Kupferfolie dient als Schutz gegen Umwelteinflüsse und bietet stabile Kontakte an Kanten und Flächen.

Der XYZ-Achsen leitfähige Klebstoffdurchgriff ermöglicht eine zuverlässige Kontaktfläche über die gesamte Klebefläche – auch bei komplexen Geometrien. Die Verarbeitung erfolgt einfach durch geringen Druck, eine Hitze-Behandlung ist nicht erforderlich. Das Band liefert dauerhaft gute EMI/ESD-Leistung und ist vielseitig einsetzbar.

Empfohlene Anwendungen umfassen Shield-can Lid, PCB/Flex/Chassis Grounding, Bond Line Gap Shielding, ESD und EMI Shield & Gasket Attachment. Es haftet gut auf Metall und Kunststoff und lässt sich effizient verarbeiten – ideal für Serien- und Prototypenproduktion.

Geeignet für EMI‑Schirmung und Erdung

Shield-can Lid

Zur Reduzierung von EMI im Shield-can-Bereich wird eine conductive Kontaktfläche geschaffen, die Kontakte zuverlässig verbindet und Gehäuseabschirmung sicherstellt.

PCB/Flex/Chassis Grounding

Leitfähige Erdung von Leiterplatten, flexiblen Substraten und Chassis sorgt für stabile Potentiale und minimiert Störsignale in anspruchsvollen Umgebungen.

Bond Line Gap Shielding

Spalt- bzw. Bond-Line-Regionen erhalten eine gleichmäßige Schirmwirkung, wodurch Durchbruch- und Schwingungsprobleme reduziert werden.

Electrostatic Discharge (ESD)

Durchgehende Kontaktflächen ermöglichen effektiven ESD-Abfluss und schützen empfindliche Bauelemente vor statischer Aufladung.

EMI Shield & Gasket Attachment

Verklebte Schirm- und Dichtsysteme lassen sich zuverlässig befestigen, wodurch eine stabile EMI-Abschirmung entsteht.

Technische Daten des 3304BC-S

• Breite: 210 mm
• Länge: 0,297 m
• Farbe: Schwarz
• Klebemittel: Acryl
• Träger: leitfähiges Nonwoven, Nickel-/Kupferbeschichtung
• Temperaturbereich: min. -40 °C

Eigenschaften & Vorteile

Die XYZ-Achsen-l leitfähige Klebstoffdurchleitung sorgt für eine durchgängige elektrische Kontaktfläche über die gesamte Klebefläche, was Zuverlässigkeit bei komplexen Konturen erhöht. Die kratzfeste schwarze Kupferfolie bietet Schutz gegen Abnutzung und Umwelteinflüsse. Die hohe Konformität ermöglicht eine enge Anpassung an unebene Oberflächen und Kanten, wodurch die Schirmwirkung auch an Raumnischen stabil bleibt. Die EMI/ESD-Performance bleibt über die Zeit hinweg stabil, selbst bei wechselnden Temperaturen und Belastungen.

• XYZ-Achsen leitfähige Durchleitung
• Kratzfeste schwarze Kupferfolie
• Exzellente Formanpassung und Randkonformität
• Stabile EMI/ESD-Leistung über Zeit

Verarbeitung & Praxis

Dieses Band lässt sich einfach mit geringem Druck bei Raumtemperatur aufbringen. Eine Wärmebehandlung ist nicht nötig, was kurze Rüstzeiten ermöglicht und Ausfallzeiten reduziert. Vor dem Kleben Untergrund reinigen, Oberfläche trocken halten und DAS Klebeband gleichmäßig entlang der gewünschten Kontur positionieren.

Aufbau & Materialwahl

Der Träger besteht aus einem leitfähigen Nonwoven mit Nickel-/Kupfer-Beschichtung. Die Klebemasse ist Acryl, optimiert für dauerhafte Haftung auf Metall- und Kunststoffsubstraten sowie für EMI-/ESD-Anwendungen.
