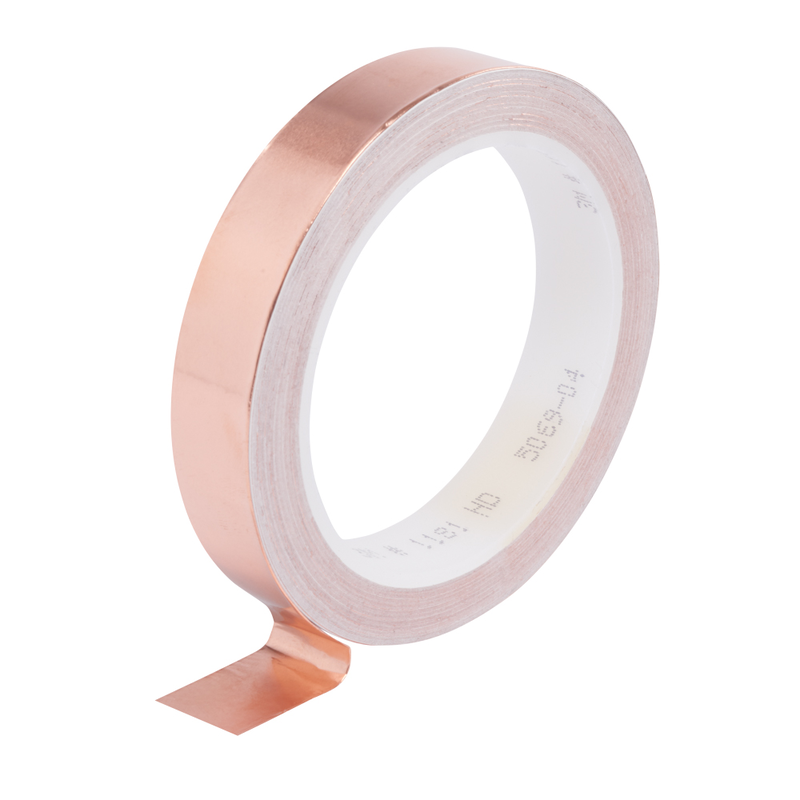

3M ET 1181 Kupferfolie glatt, mit leitfähigem Kleber, Kupfer, 19 mm x 16,5 m x 0,07 mm

3M ET 1181 Kupferfolien-EMI-Abschirmband im Überblick

Das 3M ET 1181 ist ein einseitig klebendes EMI-Abschirmband aus glatter Kupferfolie. Der Träger bietet hervorragende Leitfähigkeit und Korrosionsbeständigkeit, während der leitfähige Klebstoff eine sichere elektrischen Kontaktfläche sicherstellt. Mit einer Breite von 19 mm und einer Länge von 16,5 m lässt es sich flexibel in Bauteilen und Gehäusen aufbringen. Die Folie hat eine Dicke von 0,07 mm, wodurch sich eine kompakte Lösung für EMV- und Erdungsaufgaben ergibt. Das Material ist flammhemmend (UL 510) und RoHS-konform, sowie UL-gelistet – ideal für industrielle Anwendungen bis 600 V.

Der Klebstoff ist ein leitfähiges Acryl auf der Kupferoberfläche, was sicheren Kontakt auch auf leicht verschmutzten oder unebenen Flächen gewährleistet. Diese Eigenschaften machen das Band nicht nur zur Abschirmung, sondern auch zur Erdung und Ableitung statischer Aufladung geeignet. Die kupferfarbene Oberfläche unterstützt außerdem eine zuverlässige elektrische Kontaktfläche, die zyklischen Belastungen standhält.

Einsatzgebiete der Kupferfolien-EMI-Abschirmband 1181

EMI-Abschirmung

Durch die leitfähige Klebstoffbindung wird elektromagnetische Störung effektiv zwischen Gehäusen und Kabeln blockiert, wodurch Signalqualität und Störabstände verbessert werden.

Erdung

Die Bandkonstruktion ermöglicht stabile Erdungsverbindungen an metallischen Gehäusen und Schalttafeln, wodurch sichere Ableitpfade geschaffen werden.

Ableitung statischer Aufladung

Der leitfähige Kontakt leitet statische Ladung zuverlässig ab und reduziert damit Spannungsaufbau an empfindlichen Bauelementen.

Abmessungen und Spezifikationen der Kupferfolien-EMI-Abschirmband 1181

• Breite: 19 mm
• Länge: 16,5 m
• Dicke (Träger): 0,07 mm
• Klebestoff: leitfähiges Acryl
• Elektrischer Widerstand: ca. 5 mΩ
• UL-Gelistet: UL-gelistet; RoHS 2011/65/EU-konform
• Verarbeitung: lötbar, stanzfähig

Aufbau: Kupferfolie mit leitfähigem Klebstoff

Der Klebstoff verbindet sich dauerhaft mit der Kupferfolie und bietet eine homogene Kontaktfläche, die Störungen reduziert und eine lange Lebensdauer sicherstellt.

Zertifizierungen und Umweltverträglichkeit

Das Band ist UL-gelistet und RoHS-konform, was eine sichere Integration in Industrie- und OEM-Anwendungen ermöglicht.
