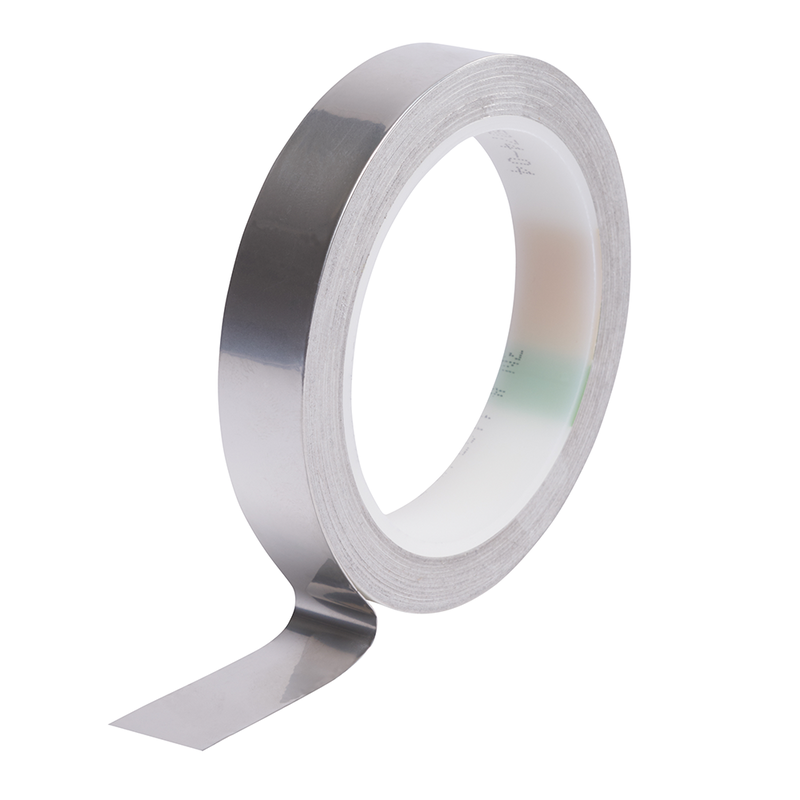

3M ET 1183 Kupferfolie glatt, verzinnt, mit leitfähigem Kleber, Zinn, 25 mm x 16,5 m x 0,07 mm

EMI-Abschirmband 3M ET 1183 im Überblick

Der 3M ET 1183 ist ein flammhemmendes EMI-Abschirmband auf Kupferfolie mit Zinnbeschichtung und leitfähigem Klebstoff. Die Folie ist 0,07 mm dick, 25 mm breit und 16,5 m lang, was eine lange Einsatzdauer und flexible Verarbeitung ermöglicht. Die Zinnbeschichtung erhöht die Lötbarkeit und Kompatibilität mit verschiedensten Basismaterialien, während der leitfähige Klebstoff sichere Kontaktflächen garantiert. Der Schutzfilm ist abziehbar, was Verarbeitung und Stanzen deutlich erleichtert.

Das Band ist flammhemmend nach UL 510, UL-gelistet und RoHS-konform, geeignet für Trockenanwendungen bis 600 V. Im Temperaturbereich von -40 bis 130 °C bleibt die Leitfähigkeit erhalten und schützt Schaltanlagen sowie Gehäuse zuverlässig gegen EMV-Einflüsse.

Erdung und EMI-Abschirmung

Dieses Band eignet sich insbesondere zur Erdung und EMI-Abschirmung von Anlagen, Komponenten und abgeschirmten Räumen. Die geringe Impedanz der verzinnten Kupferfolie sorgt für eine stabile Ableitung elektromagnetischer Störungen und eine zuverlässige Kontaktnähe zu Gehäusen und Verbindungsflächen.

Technische Daten der ET 1183

• Breite: 25 mm
• Länge: 16,5 m
• Dicke: 0,07 mm
• Klebstoff: leitfähiges Acryl
• Trägermaterial: Kupferfolie, verzinnt
• Farbe: Tin
• Elektrischer Widerstand: ca. 5 mΩ
• Temperaturbereich: -40 bis 130 °C
• Nennspannung: 600 V
• UL: gelistet
• RoHS: konform

Aufbau: Verzinnte Kupferfolie mit leitfähigem Klebstoff

Die Kupferfolie ist mit einer Zinnbeschichtung versehen und wird durch einen leitfähigen Acryl-Klebstoff zusammengehalten. Diese Kombination bietet exzellente Lötbarkeit, gute Korrosionsbeständigkeit und eine stabile Leitfähigkeit über die Lebensdauer der Anwendung. Der abziehbare Schutzfilm ermöglicht eine einfache Verarbeitung, Stanzen und exaktes Zuschneiden.
