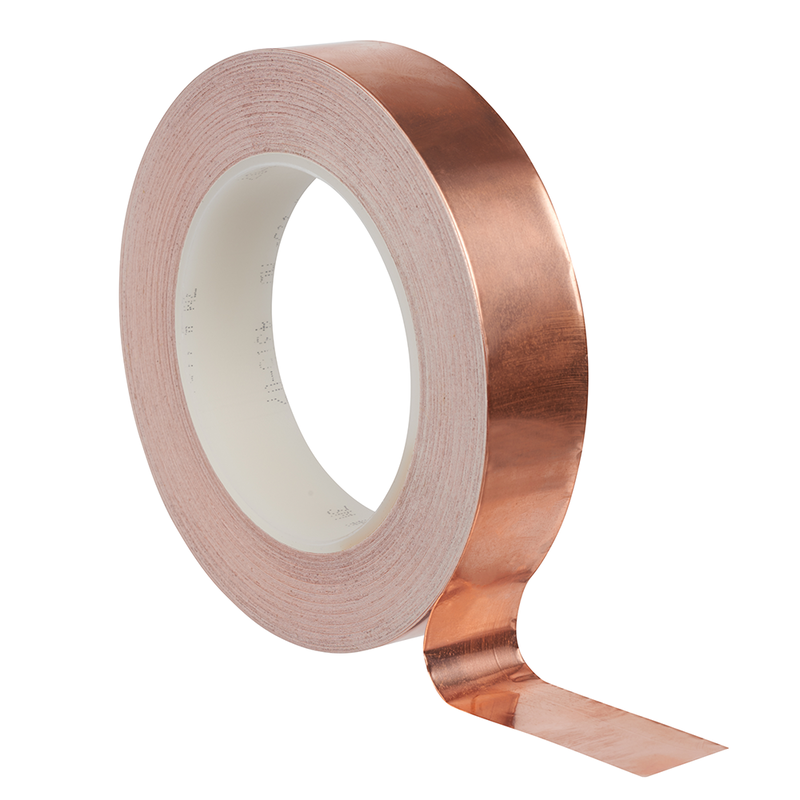

3M ET 1194 Kupferfolie glatt, mit nicht-leitfähigem Kleber, Kupfer, 50 mm x 33 m x 0.07 mm

3M ET 1194 Kupferfolie – EMI-Abschirmband mit nicht-leitfähigem Acrylat-Klebstoff, 50 mm x 33 m x 0,07 mm, flammhemmend, 600 V, UL-gelistet.

Variante wählen

Maße und Dimensionen

Breite (mm)	50
Länge in m	33
Dicke in mm	0,07

3M ET 1194 Kupferfolie im Überblick

Der 3M ET 1194 ist ein Kupferfolien-EMI-Abschirmband mit einem 0,07 mm starken Träger aus Kupferfolie, beschichtet mit einem nicht-leitfähigen Acrylat-Klebstoff. Es bietet EMI-Abschirmung, Erdung und eine kostengünstige elektrische Verbindung. Der Schutzfilm ist abziehbar, was Verarbeitung und Stanzen erleichtert. Für Trockenanwendungen ist es bis 600 V geeignet.

UL-gelistet und RoHS 2011/65/EU-konform, überzeugt das Band durch seine Beständigkeit gegen Oxidation und seine Eignung für anspruchsvolle Anwendungen. Dank des lö c tbaren Trägermaterials eignet es sich zudem ideal für Anschlüsse und Kabelabschirmungen.

Geeignet für EMI-Abschirmung und Erdung

EMI-Abschirmung

Die Kupferfolie ermöglicht eine effektive elektromagnetische Abschirmung in Anlagen, Komponenten und abgeschirmten Räumen. Die Kombination aus Kupferträger und nicht-leitfähigem Klebstoff verhindert unerwünschte Leitpfade, was Sicherheit und Zuverlässigkeit erhöht.

Erdung

Neben der Abschirmung bietet das Band eine praktikable Erdungsverbindung in Montagesituationen, wobei der flammhemmende Charakter zusätzliche Sicherheit gewährleistet.

Technische Daten des 1194 EMI-Abschirmbands

Breite: 50 mm
Länge: 33 m
Dicke: 0,07 mm
Trägermaterial: Kupferfolie, glatt
Klebstoff: Acryl
Farbe: kupferfarben
Zugfestigkeit: 44 N/mm²
Schutzfilm: abziehbar
UL-gelistet: Ja; RoHS 2011/65/EU-konform
Anwendungen: Trockenanwendungen bis 600 V

Eigenschaften & Nutzen

Nicht-leitfähiger Klebstoff: Gewährleistet Haftung ohne leitende Brücke, reduziert Kurzschlussrisiken.
Flammhemmend: Sicherheit bei elektrischen Anwendungen.
Vielseitige Montagemöglichkeiten: Lötbares Trägermaterial ermöglicht Verbindungen an Abschirmungen und Kabeln.
Schutzfilm erleichtert Verarbeitung: Einfaches Abziehen ohne Beschädigung der Klebstoffoberfläche.
UL-gelistet und RoHS-konform.

Verarbeitung & Praxis

Oberflächen reinigen und vorbehandeln, um optimale Haftung zu gewährleisten.
Schutzfilm an der Klebstoffseite vollständig abziehen.
Band passgenau anbringen und Überlappungen vermeiden.
Bei Bedarf durch Löten verbinden oder Abschirmung fachgerecht integrieren.

Aufbau & Materialwahl

Aufbau: Kupferfolie, glatt als Trägermaterial mit einem nicht-leitfähigen Acrylat-Klebstoff und einem abziehbaren Schutzfilm. Diese Materialkombination bietet eine gute mechanische Anpassungsfähigkeit an Konturen, einfache Verarbeitung und eine zuverlässige EMI-Abschirmung.
