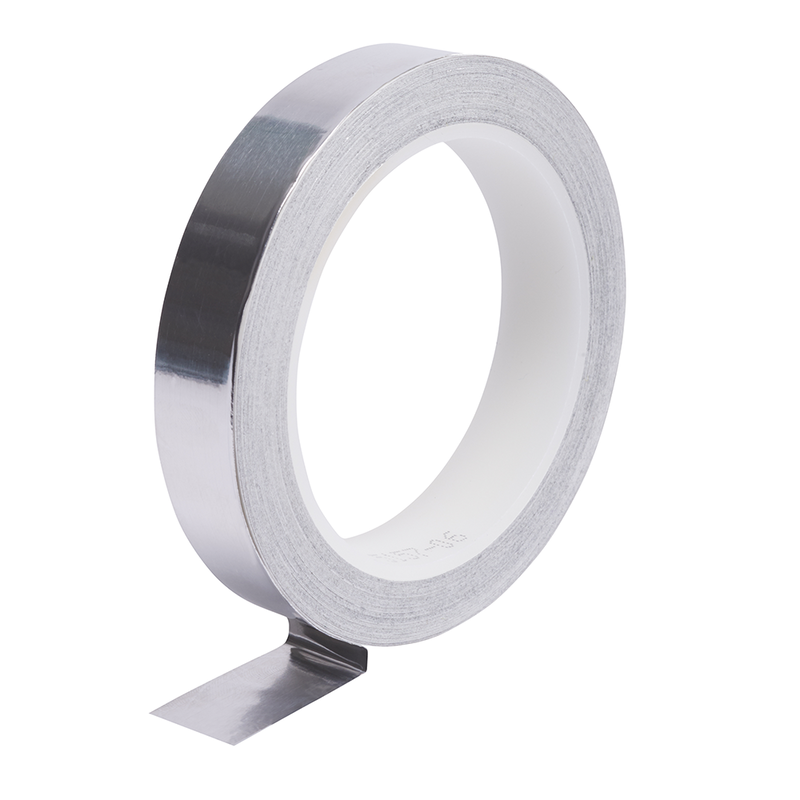

3M ET 1170 Aluminiumfolie, glatt, mit leitfähigem Kleber, Aluminum, 6 mm x 16,5 m x 0,08 mm

3M ET 1170 Aluminiumfolien-EMI-Abschirmband im Überblick

Der 3M ET 1170 ist ein EMI-Abschirmband aus Aluminiumfolie mit leitfähigem Acrylklebstoff. Die Kombination aus dünner Folie und klebstoffbasierter Kontaktfläche ermöglicht einen stabilen Punkt-zu-Punkt Kontakt für EMV-Anwendungen. Das Band ist flammenhemmend nach UL und deckt einen breiten Temperaturbereich von -40 bis 130 °C ab. Die Schutzfolie an der Klebstoffseite ist abziehbar, was Verarbeitung, Stanzen und Applizieren deutlich vereinfacht. Geeignet für Trockenanwendungen bei einer Nennspannung von 600 V und bietet typischerweise eine Schirmdämpfung > 85 dB über Frequenzen von 1 MHz bis GHz.

Die Dicke des Materials beträgt 0,08 mm bei einer Breite von 6 mm und einer Länge von 16,5 m. Der Klebstoff sorgt für einen sicheren Kontakt mit der Anwendungsfläche und ermöglicht eine zuverlässige Ableitung statischer Aufladung sowie Erdungsverbindungen, ohne dass eine Lötverbindung nötig ist.

Geeignet für EMI-Abschirmung, Erdung und Ableiten statischer Aufladung

EMI-Abschirmung

Die Aluminiumfolie mit leitfähigem Klebstoff bietet eine effektive elektromagnetische Abschirmung, reduziert Störsignale und schafft eine stabile Betriebsumgebung in elektronischen Baugruppen.

Erdung & Ableitung statischer Aufladung

Durch die geringe Impedanz lässt sich das Band zuverlässig erden und statische Aufladung ableiten, was insbesondere in der Fertigung und Elektronik eine wichtige Rolle spielt.

Abmessungen und Parameter des EMI-Abschirmbands

• Breite: 6 mm
• Länge: 16,5 m
• Dicke: 0,08 mm
• Klebstoff: leitfähiges Acryl
• Trägermaterial: Aluminiumfolie
• Widerstand: ca 10 mΩ
• Temperaturbereich: -40 bis 130 °C
• Nennspannung: 600 V
• Schirmdämpfung: > 85 dB, 1 MHz bis GHz
• Schutzfilm: abziehbar
• Farbe: Silber

Aufbau: Aluminiumfolie mit leitfähigem Klebstoff

Das Band kombiniert Aluminiumfolie mit leitfähigem Acrylklebstoff. Die Schutzfolie lässt sich einfach abziehen, was eine schnelle Verarbeitung und unkompliziertes Stanzen ermöglicht. Die Verbindung bleibt auch unter Beanspruchung zuverlässig und langlebig.

Nutzen im Einsatz

Durch die Breite von 6 mm lässt sich das Band flexibel an Geometrien anpassen, während die geringe Dicke von 0,08 mm eine hohe Packdichte in Abschirmkammern ermöglicht. Die Kombination aus Schirmung und Stanzbarkeit eröffnet kosteneffiziente Lösungen für OEM- und Elektronik-Anwendungen.
