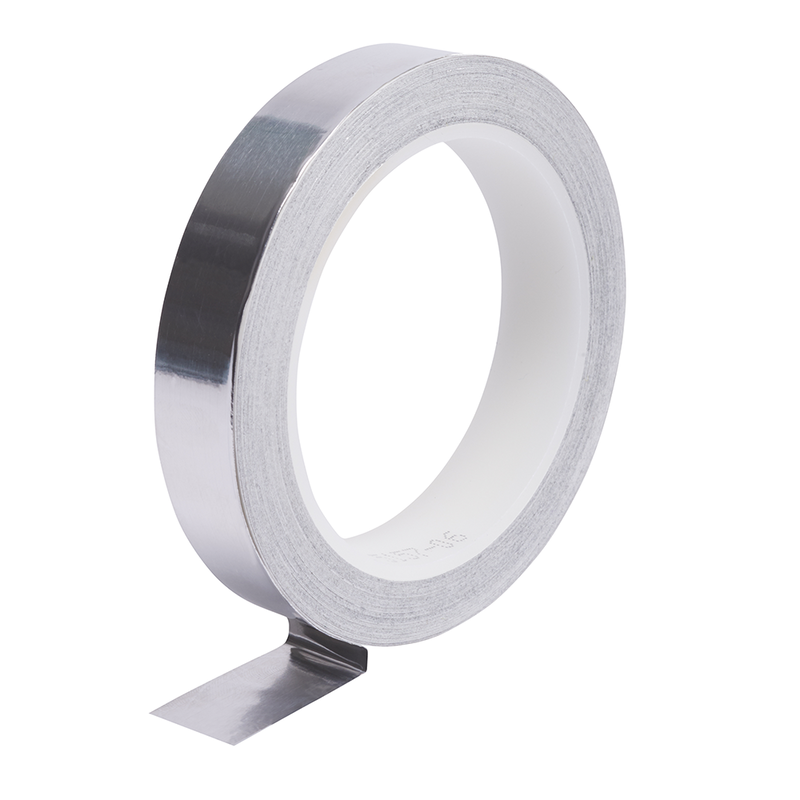

3M ET 1170 Aluminiumfolie, glatt, mit leitfähigem Kleber, Aluminum, MC15, 15 mm x 16.5 m x 0.08 mm

3M ET 1170 Aluminiumfolie – EMI-Abschirmband mit leitfähigem Klebstoff, flammhemmend, 0,08 mm Dicke, 15 mm × 16,5 m, 600 V, -40 bis 130 °C

Variante wählen

Maße und Dimensionen

Breite (mm)	15
Länge in m	16,5
Dicke in mm	0,08

3M ET 1170 Aluminiumfolie 7100116900 – EMI-Abschirmband im Überblick

Der 3M ET 1170 ist ein EMI-Abschirmband aus Aluminiumfolie mit leitfähigem Klebstoff. Das flammhemmende Klebeband bietet einen zuverlässigen elektrischen Punkt-zu-Punkt-Kontakt in EMV-Anwendungen. Der Schutzfilm ist abziehbar und erleichtert Verarbeitung, Stanzen und Montage in engen Geometrien.

Mit einem Temperaturbereich von -40 bis 130 °C und einer Nennspannung von 600 V erfüllt es typische Anforderungen in Elektronik- und Schaltschränken. Die Folie besitzt 0,08 mm Dicke, 15 mm Breite und 16,5 m Länge, was vielfältige Anwendungen ermöglicht. Die silberne Aluminiumfolie ist UL-flammhemmend und RoHS-konform.

Geeignet für EMI-Abschirmung, Erdung und Ableitung statischer Aufladung

EMV-Abschirmung

Durch die leitfähige Klebstoffverbindung und die Aluminiumfolie entsteht eine effektive Abschirmung. Typische Schirmdämpfung >85 dB von 1 MHz bis GHz reduziert Störungen zuverlässig.

Erdung und Ableitung statischer Aufladung

Der leitfähige Klebstoff ermöglicht robuste Kontaktstellen zu Gehäusen und Kontakten, wodurch Erdung und Ableitung statischer Ladung optimiert werden.

Technische Daten der EMI-Aluminiumfolie 1170

Breite: 15 mm
Länge: 16,5 m
Dicke: 0,08 mm
Klebstoff: leitfähiges Acryl
Träger: Aluminiumfolie
Farbe: Silber
Schirmdämpfung: >85 dB (1 MHz – GHz)
Nennspannung: 600 V
Flammhemmung/UL: UL-gelistet
Temperaturbereich: -40 bis 130 °C
Widerstand: ca. 10 mΩ
REACH/RoHS: RoHS-konform

Aufbau: Aluminiumfolie mit leitfähigem Klebstoff

Der Aufbau verbindet Aluminiumfolie als Träger mit einem leitfähigen Acrylklebstoff, der eine zuverlässige elektrische Verbindung sicherstellt. Das ermöglicht stabile EMV-Abschirmung, Erdung und Ableitung bei gleichzeitig guter Verformbarkeit.

Der Schutzfilm erleichtert die Verarbeitung und das Stanzen, sodass sich das Band flexibel an Gehäuseformen anpasst und eine sichere, dauerhafte Kontaktfläche bietet.
