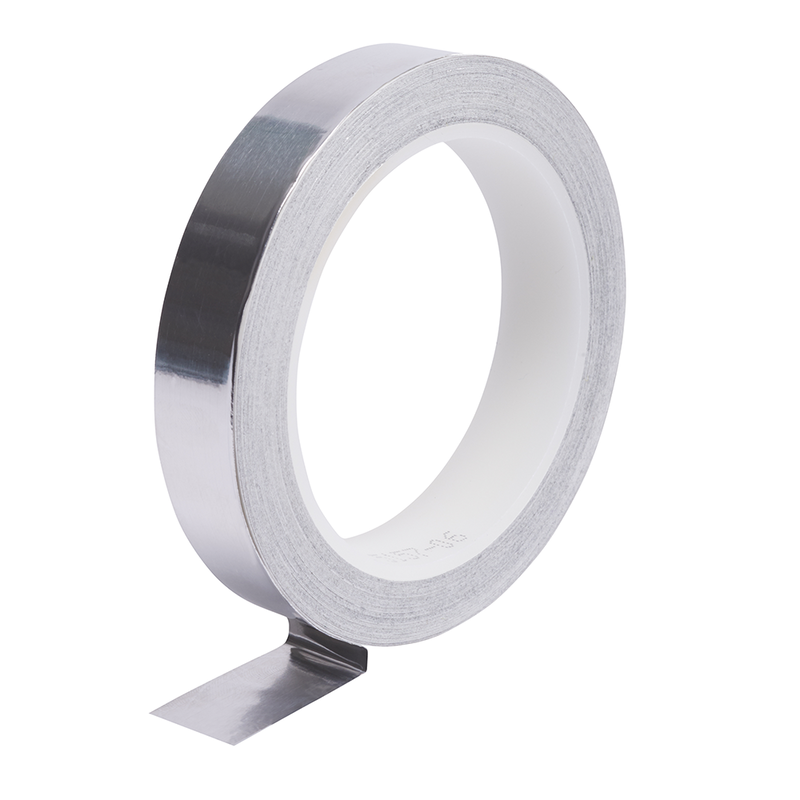

3M ET 1170 Aluminiumfolie, glatt, mit leitfähigem Kleber, Aluminum, MC19, 12 mm x 16,5 m x 0.08 mm

3M ET 1170 EMI-Aluminiumfolie mit leitfähigem Klebstoff – >85 dB Schirmdämpfung, -40 bis 130 °C, 600 V; Schutzfilm abziehbar.

Variante wählen

Maße und Dimensionen

Breite (mm)	12
Länge in m	16,5
Dicke in mm	0,08

3M ET 1170 EMI-Abschirmband im Überblick

Die 3M ET 1170 Aluminiumfolie ist ein flaches, glattes Aluminiumfolienband beschichtet mit einem leitfähigen Acrylklebstoff. Sie dient der EMV-Abschirmung, Erdung und Ableitung statischer Ladung in elektronischen Gehäusen, Kabeldurchläufen und Schirmkonzepten. Der Schutzfilm ist abziehbar, was Verarbeitung und Stanzen erleichtert. Das Band arbeitet zuverlässig im breiten Temperaturfenster von -40 bis 130 °C und ist für Trockenanwendungen mit einer Nennspannung von 600 V geeignet.

In der Praxis ermöglicht die Leitfähigkeit der Klebstoffschicht einen sicheren Kontaktdruck zur Anwendungsfläche, wodurch eine niederohmige Verbindung für eine effektive Abschirmung entsteht. Die typische Schirmdämpfung liegt über 85 dB (1 MHz bis GHz). Das Band ist UL-flammhemmend und als kostengünstige Alternative zu Kupferbanden geeignet, insbesondere in OEM-Anwendungen.

Anwendungen in EMV-Systemen

EMI-Abschirmung

Zum Abschirmen von Gehäusen, Kabeldurchführungen und Abschirmkammern sorgt die Folie durch ihre leitfähige Klebstoffschicht für einen durchgehend guten Kontakt über die Fläche – für eine zuverlässige EMV-Abschirmung.

Erdung und Ableitung statischer Ladung

Die leitfähige Klebeschicht ermöglicht gezielte Erdungspfade und die Ableitung statischer Ladung, wodurch statische Schäden vermieden werden.

Daten des EMI-Abschirmbands 1170

Breite: 12 mm
Länge: 16,5 m
Dicke: 0,08 mm
Trägermaterial: Aluminium
Klebstoff: leitfähiges Acryl
Schirmdämpfung: typ. >85 dB, 1 MHz bis GHz
Temperaturbereich: -40 bis 130 °C
Nennspannung: 600 V
Verarbeitung: Schutzfilm abziehbar

Anwendung und Handhabung

Schutzfilm abziehen, Bandposition prüfen und trocken auf sauberen Oberflächen verkleben. Für eine gleichmäßige Abschirmung und eine dauerhafte Verbindung sollten Oberflächen vor dem Aufbringen gründlich entfettet werden. Die gute Stanzbarkeit ermöglicht einfache Bearbeitung auch an Gehäusekanten und Kabeldurchlässen.
