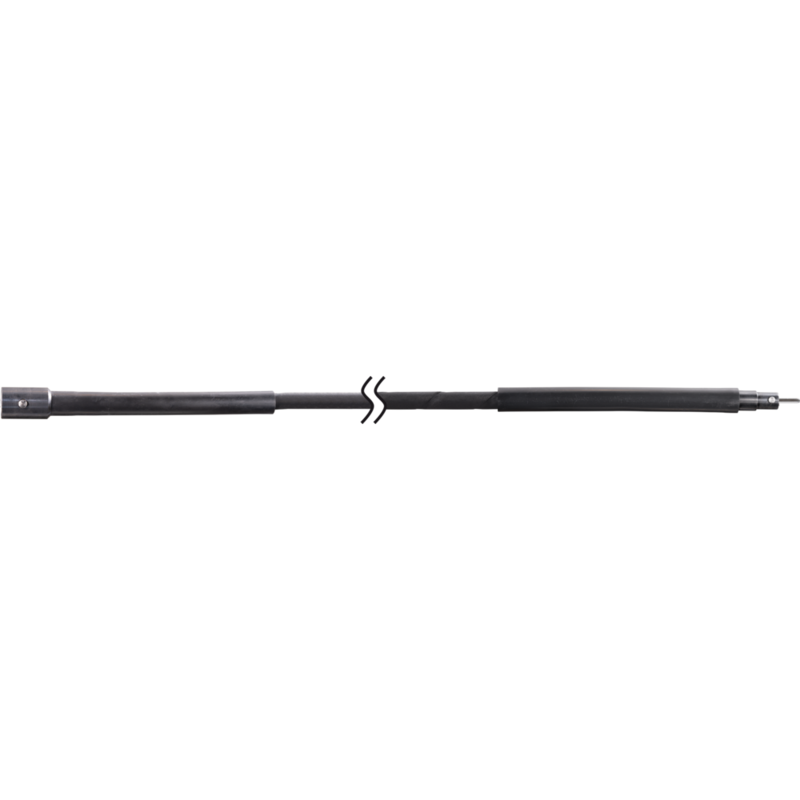

PFERD Biegwellenantriebe BW 6 DIN10/G16 O. HA

PFERD BW 6 DIN10/G16 O. HA – 86210060 im Überblick

Die Biegwellen BW 6 bestehen aus drei Bauteilen: der biegsamen Seele (SE), dem Schutzschlauch (SCH) und dem Handstück (HA). Die Seele setzt sich aus vier bis zehn Drahtlagen nach DIN 2076 zusammen und ist speziell für hochtourigen Rechtslauf konzipiert. Die Seelenkupplung ist fest aufgepresst; nach ca. 100 Betriebsstunden muss die Seele neu geschmiert werden.

Der Schutzschlauch besteht aus ölbeständigem Gummi, innen ist eine Flachstahlspirale integriert und außen befindet sich Vollgummi. Anschlusskupplungen sind fest aufgepresst und mit Gummistulpen verstärkt. Die Handstücke sind leicht, decken einen großen Drehzahlbereich ab und ermöglichen dank auswechselbarer Spannzangen den Einsatz verschiedenster Werkzeuge. Der Gleitanschluss erlaubt einen schnellen Handstückwechsel. Die Biegwelle wird ohne Handstück geliefert.

Im Dauerbetrieb sorgt die Konstruktion für geringes Laufgeräusch und ermüdungsarmes Arbeiten. Austauschbare Spannzangen bieten maximale Flexibilität bei der Werkzeugaufnahme – ideal für Konturen und anspruchsvolle Oberflächen.

Hinweise zur Nutzung: Drehzahl- und Leistungsbereich sollten eingehalten werden. Eine Instandsetzung von Seele oder Schutzschlauch ist nicht möglich. Als Ersatz verwenden Sie einbaufertige Neuteile. Der kleinstmögliche Krümmungsradius beträgt 140 mm. Zur Wartung empfiehlt PFERD das Pflegeset P-SET BW 4/6 mit dem Wellenfett FT 4.

Geeignet für Metallbearbeitung

Einsatzgebiet

Die BW 6 ist speziell für die Metallbearbeitung geeignet. Mit dem Drehzahlbereich von 11.000–25.000 RPM ermöglicht sie feine Konturarbeiten und gleichmäßige Oberflächen bei hohem Abtragsvermögen. Beachten Sie den Mindestkrümmungsradius von 140 mm, um eine sichere Führung der Welle zu gewährleisten.

Abmessungen & Spezifikationen

• Breite: 16 mm
• Länge: 1583 mm
• Durchmesser kupplung antriebseitig: 30 mm
• Durchmesser kupplung handstückseitig: 16 mm
• Drehzahlbereich: 11.000–25.000 RPM
• Antriebskupplung: 10 DIN

Aufbau & Komponenten

Die Biegewelle besteht aus drei Kernkomponenten: Seele, Schutzschlauch und Handstück. Die Seele (DIN 2076) verwendet vier bis zehn Drahtlagen; der Schutzschlauch kombiniert ölbeständigen Gummi, Flachstahlspirale und Vollgummi. Die Seelenkupplung ist fest aufgepresst; zum Schutz dienen Gummistulpen. Austauschbare Spannzangen ermöglichen die Aufnahme verschiedenster Werkzeuge, der Gleitanschluss sorgt für einen schnellen Wechsel des Handstücks.

Wichtige Merkmale

• Gleitanschluss: Schneller Handstückwechsel
• Austauschbare Spannzangen: Flexible Werkzeugaufnahme
• Schutzschlauch: ölbeständig, mit Spirale
• Krümmungsradius: mind. 140 mm
