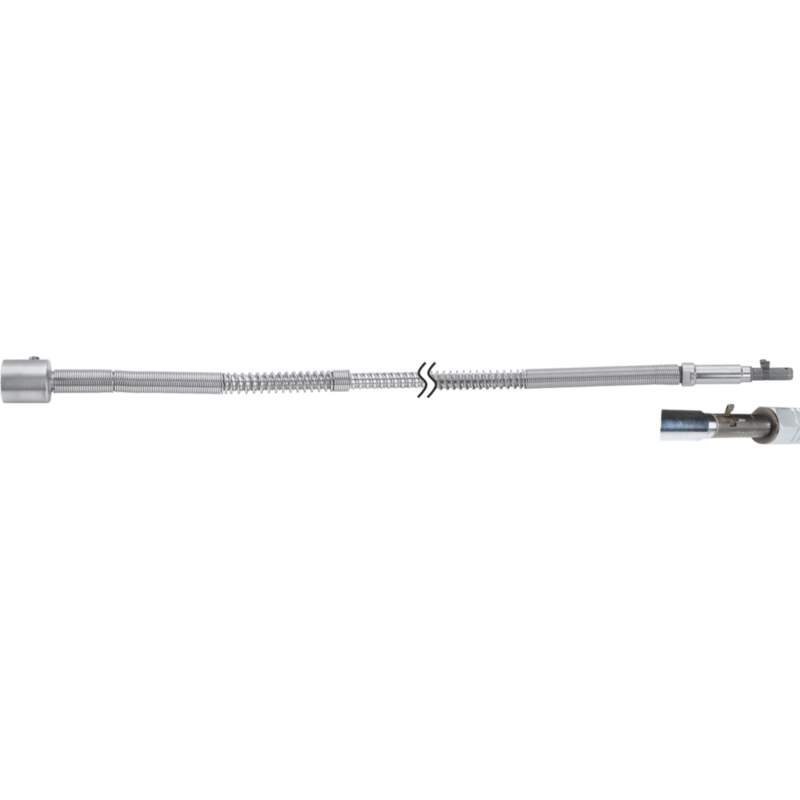

PFERD Biegwellenantriebe BW 6 Z DIN 10/SRF oH

PFERD BW 6 Z DIN 10/SRF oH – 86210020 im Überblick

Die PFERD BW 6 Z ist ein Biegwellenantrieb mit drei frei kombinierbaren Bauteilen: der biegsamen Seele (SE), dem Schutzschlauch (SCH) und dem Handstück (HA). Die Seele besteht aus vier bis zehn Drahtlagen nach DIN 2076, speziell für hochtourigen Rechtslauf. Die Seelenkupplung ist fest aufgepresst; der Schutzschlauch kombiniert ölfesten Gummi, Flachstahlspirale und Außenmantel aus Vollgummi. Die Anschlusskupplungen sind fest aufgepresst und durch Gummistulpen verstärkt. Das Handstück ist leicht, flexibel einsetzbar und deckt einen großen Drehzahlbereich ab.

Im Dauerbetrieb lässt sich ermüdungsarmes Arbeiten bei geringen Laufgeräuschen realisieren. Austauschbare Spannzangen ermöglichen die Aufnahme verschiedenster Werkzeuge; der Gleitanschluss erlaubt einen schnellen Handstückwechsel. Die Bauweise ist auch ohne Handstück funktionsfähig und nutzt die Spreizringfederanschluss-SFR-Variante. Beachten Sie, dass die Seele und der Schutzschlauch nicht instand gesetzt werden können und bei Bedarf durch neue, einbaufertige Neuteile ersetzt werden sollten. Achten Sie zudem auf den zulässigen Krümmungsradius.

Geeignet für Kontur- und Oberflächenbearbeitung

Die BW 6 Z gewährleistet konturgenaues Arbeiten auch bei langen Wellenabschnitten. Der minimale Krümmungsradius von 140 mm ist ein zentraler Sicherheits- und Qualitätsfaktor, der Verzug und Beschädigungen vorbeugt. Bei reduziertem Leistungsbedarf (< 660 W) kann der Drehzahlbereich angepasst werden, um Material- und Werkzeugbelastung zu optimieren.

Abmessungen und Leistungsdaten BW 6 Z

• Breite: 12 mm
• Länge: 1250 mm
• Durchmesser antriebseitige Kupplung: 30 mm
• Antriebseitige Kupplung: 10 DIN
• Handstückseitige Kupplung: SRF
• Handstückseitige Kupplung mm: 10
• Drehzahlbereich: 9000–18000 RPM
• Leistungsbereich bis Watt: 1460 W
• Artikelnummer: 86210020

Aufbau: Korund auf flexiblem Baumwollträger

Die biegsame Seele besteht aus Drahtlagen gemäß DIN 2076, während der Schutzschlauch ölresistent ist und innen eine Flachstahlspirale trägt. Der äußere Mantel sorgt für Schutz und Stabilität. Die Seelenkupplung ist fest aufgepresst, wobei austauschbare Spannzangen die Aufnahme unterschiedlicher Werkzeuge ermöglichen. Der Gleitanschluss gestattet zudem einen schnellen Handstückwechsel.

Praxishinweise & Wartung

Nach ca. 100 Betriebsstunden ist eine Schmierung der Seele vorgesehen, um Lauf- und Lebensdauer zu optimieren. Die Allianz aus Kugel-/Spannfedertechnik garantiert eine dauerhafte Verbindung zwischen Welle und Handstück. Vermeiden Sie Biegungen unterhalb des angegebenen Radius und verwenden Sie ausschließlich passende Ersatzteile, um Leistungsfähigkeit und Sicherheit zu erhalten.
