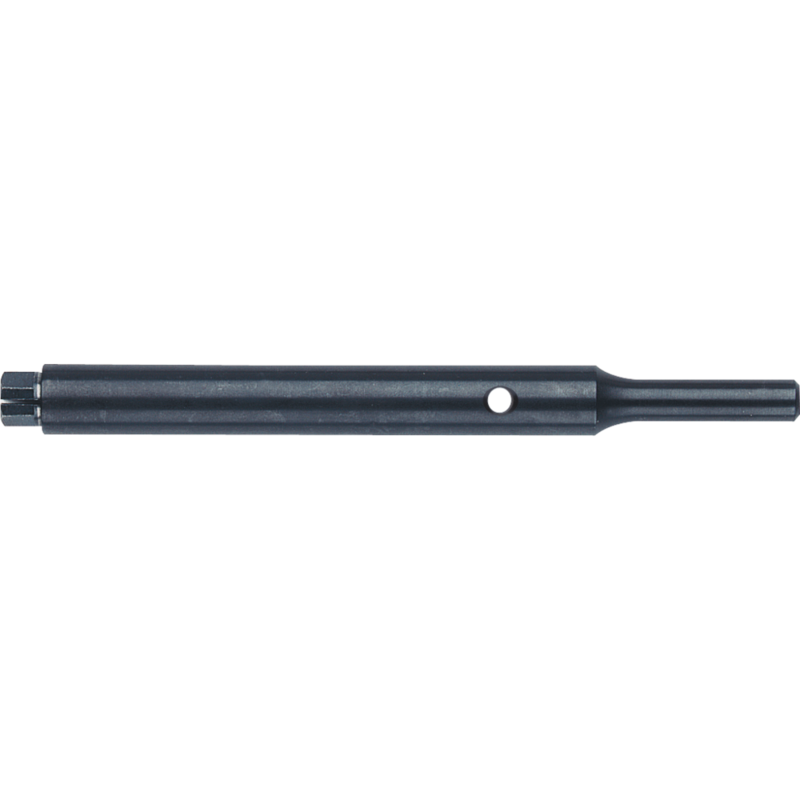

PFERD Werkzeugantriebe Zubehör SPV 100-6 S8

Schleifmittel PFERD SPV 100-6 S8 87100357 im Überblick

Die PFERD SPV 100-6 S8-Verlängerung gehört zum Zubehör für Werkzeugantriebe und verlängert die Schäfte von Schleif- und Fräswerkzeugen. Dadurch erreichen Sie auch schwer zugängliche Flächen und Konturen, ohne das komplette Werkzeug wechseln zu müssen.

Sie wird in die Spannzange der Maschine (Druckluft- oder Elektroantrieb) oder in das Handstück der Biegwelle eingespannt. Diese Verlängerung ist eine wirtschaftliche Alternative zu Sonderanfertigungen und bietet eine Arbeitslänge von ca. 100 mm, eine Werkzeugaufnahme von 6 mm und eine Schaftaufnahme von 8 mm.

Empfohlen ist der Einsatz bei max. 20.000 U/min und einer Maximalspindelaufnahme von 12 mm. Die Gesamtlänge beträgt 144 mm und der Aufnahmezapfen misst 30 mm. Lieferumfang: 1 Spannschlüssel DM SW 9/11 mm, 1 Spannschlüssel STS D 3 mm und 1 Spannzange 6 mm.

Geeignet für Kontur- und Oberflächenbearbeitung

Anwendung in der Oberflächenbearbeitung

Mit Verlängerungen für Antriebsspindeln verlängern sich die Schäfte von Schleif- und Fräswerkzeugen. Dadurch lassen sich Konturen, Kavitäten und schwer zugängliche Flächen besser erreichen. Die Stabilität der Spindelaufnahme bleibt erhalten, was zu gleichmäßigen Oberflächen führt.

Technische Daten des SPV 100-6 S8

• Gesamtlänge: 144 mm
• Arbeitslänge: ca. 100 mm
• Aufnahmezapfenlänge: 30 mm
• Werkzeugaufnahme Ø: 6 mm
• Schaftaufnahme Ø: 8 mm
• Spindeldurchmesser max: 12 mm
• Max. Drehzahl: 20 000 U/min
• Spannzangengruppe: 10
• Lieferumfang: 1 Spannschlüssel DM SW 9/11 mm; 1 Spannschlüssel STS D 3 mm; 1 Spannzange 6 mm

Hohe Flexibilität für Konturarbeiten

Die Verlängerung verlängert die Schäfte von Schleif- und Fräswerkzeugen, wodurch Konturen und schwer zugängliche Flächen präziser erreicht werden. Dieses Zubehör ist eine wirtschaftliche Alternative zu Sonderanfertigungen, da vorhandene Standardwerkzeuge weiterverwendet werden können.

Praxishinweise zur Anwendung

1. In die Spindelspannzange der Maschine einsetzen und fest spannen (6 mm Spannzange).
2. Verlängerung in das Handstück der Biegwelle oder direkt in die Spindel spannen.
3. Maximale Drehzahl von 20 000 U/min beachten.
4. Verwenden Sie die beiliegenden Spannwerkzeuge: DM SW 9/11 mm, STS D 3 mm und eine 6 mm Spannzange.
5. Nach dem Spannen eine Probefahrt mit geringer Last durchführen und Abnutzung prüfen.

Aufbau und Anschluss

Aufbau: Aufnahmezapfenlänge 30 mm, Schaftaufnahme Ø 8 mm, Werkzeugaufnahme Ø 6 mm. Gesamtlänge 144 mm. Diese Werte sichern eine stabile Übertragung der Drehmomente und ermöglichen präzises Arbeiten.
