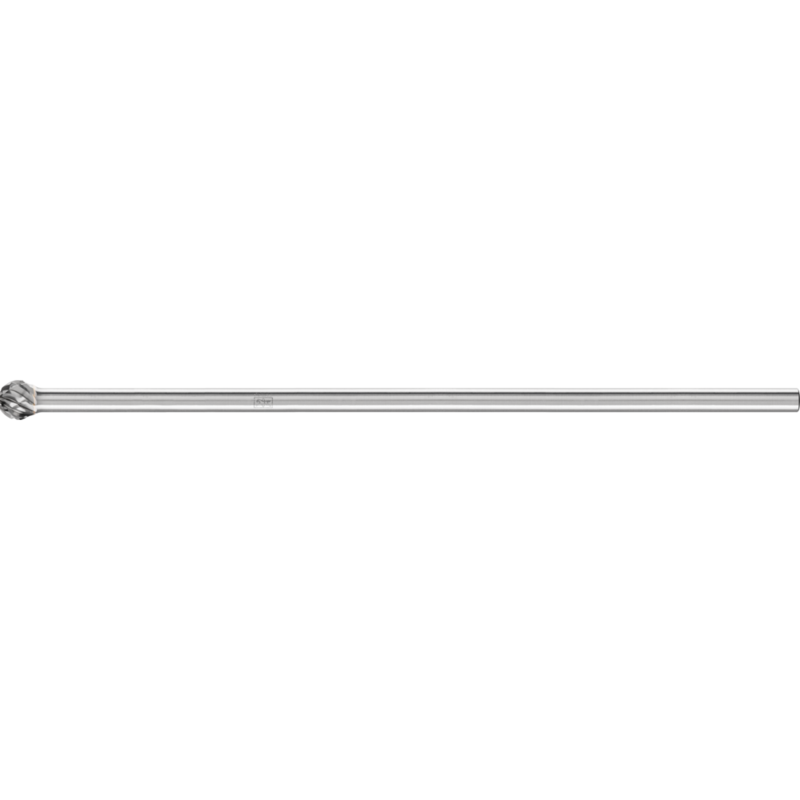

PFERD Hartmetallfrässtifte KUD 1009/6 STEEL SL 150

PFERD Hartmetallfrässtifte KUD 1009/6 STEEL SL 150 im Überblick

Die PFERD Hartmetallfrässtifte KUD 1009/6 STEEL SL 150 gehören zur Kategorie Hartmetallfrässtifte mit der innovativen STEEL-Zahnung. Kugelförmige Frässtifte nach DIN 8032 mit Langschaft ermöglichen die wirtschaftliche Bearbeitung auch schwer zugänglicher Bereiche an Bauteilen.

Durch die STEEL-Geometrie zeigen sie eine deutlich erhöhte Aggressivität verbunden mit guter Führbarkeit. Die Folge: spürbar kürzere Bearbeitungszeiten und hohe Wirtschaftlichkeit, besonders beim Stahl und Stahlguss.

Diese Ausführung verfügt über einen Stahllangschaft. Die Gesamtlänge beträgt 159 mm, die Verzahnungslänge 9 mm, und der Schaftdurchmesser beläuft sich auf 6 mm.

Hohe Zerspanungsleistung auf Stahl und Stahlguss

Die STEEL-Zahnung führt zu einer spürbar höheren Zerspanungsleistung im Vergleich zu konventionellen Kreuzverzahnungen. Dadurch sinkt der Zeitbedarf bei anspruchsvollen Metallbearbeitungen deutlich.

• Vorteil: Bis zu 50 % höhere Zerspanungsleistung im Stahl-/Stahlguss-Bereich
• Vorteil: Spürbar gesteigerte Aggressivität mit effektiver Spanabfuhr
• Vorteil: Geringere thermische Belastung, schonender zum Werkstück
• Exakter Rundlauf ermöglicht schlagfreies Arbeiten und reduziert Verschleiß

Anwendung & Praxis

Setzen Sie Frässtifte möglichst auf leistungsstarken Antrieben mit elastisch gelagerter Spindel ein, um Vibrationen zu vermeiden. Beachten Sie die empfohlenen Drehzahlen: Bis 9000 rpm für ungehärtete Stähle bis 1 200 N/mm² und ebenfalls bis 9000 rpm für gehärtete Stähle über 1 200 N/mm².

Technische Daten des KUD 1009/6 STEEL SL 150

• Durchmesser (Schaft): 6 mm
• Gesamtlänge: 159 mm
• Verzahnungslänge: 9 mm
• Drehzahlbereich: bis zu 9000 rpm
• Werkstoffe: Einsatzstähle, Stahlguss, gehärtete Stähle (< 38 HRC oder >220 HB)
• Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Stationäre Maschinen, Geradschleifer
• Zahnung: STEEL

Material- und Aufbau

Hartmetall auf Langschaftbauform sorgt für eine robuste Standzeit und Freiheit von Rattermarken, insbesondere in engen Kavitäten. Die Kugelform erleichtert das Bearbeiten von Konturen und Bohrungen.
