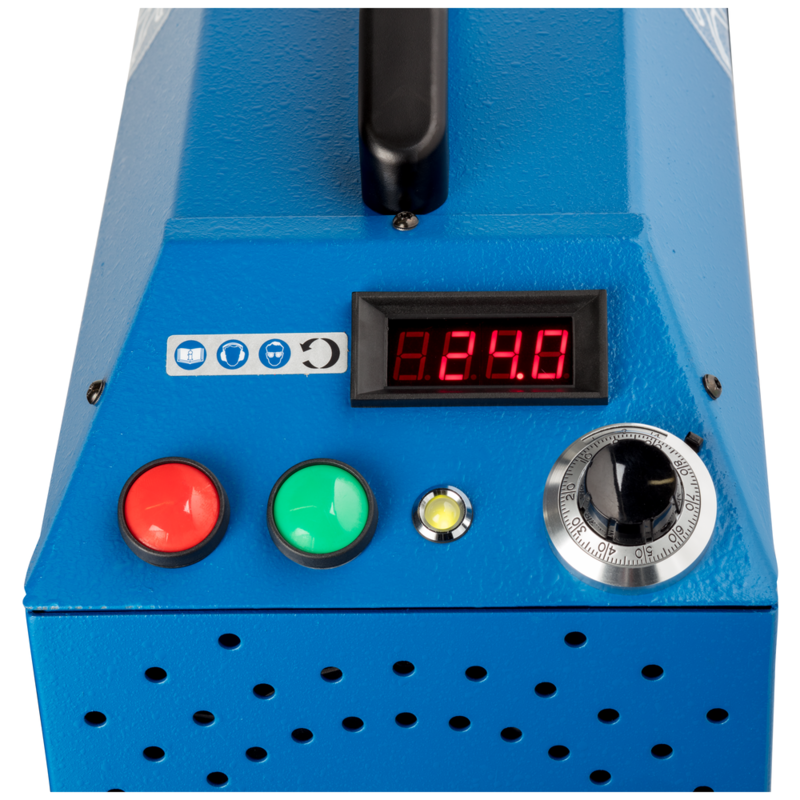

PFERD Biegwellenantriebe ME 22/240 400 V

Schleifmaschine PFERD ME 22/240 – 85202041 im Überblick

Der PFERD ME 22/240 ist ein stufenlos regelbarer Mehrdrehzahlantrieb für schwere Schleifaufgaben. Der integrierte Frequenzumrichter sorgt dafür, dass die Drehzahl konstant bleibt, auch wenn Lasten wechseln.

Mit Drehzahlbereich 100 bis 24000 RPM und Leistungsaufnahme 2700 W (Leistungsabgabe ca. 2200 W) bietet das System deutliche Durchzugskraft. Die kompakten Abmessungen (200 mm Breite x 445 mm Länge) sowie 4 m Netzkabel ohne Stecker und 2 Spannschlüssel runden das Paket ab.

Zu den Kernmerkmalen gehören robuste Bauweise, sanfter Anlauf und eine geringe Geräuschentwicklung – wichtige Eigenschaften für Dauerbetrieb in der Fertigung.

Einsatzgebiete der ME 22/240

Schleifen schwerer Werkstücke

Die stufenlose Drehzahlregelung ermöglicht eine präzise Abstimmung der Abtragsleistung, ideal für Konturen und großflächige Oberflächen.

Konstantes Drehmoment bei wechselnder Last

Der Frequenzumrichter hält die Drehzahl stabil, was reproduzierbare Oberflächen mit hohem Qualitätsstandard sicherstellt.

Technische Daten des ME 22/240

• Breite: 200 mm
• Länge: 445 mm
• Drehzahlbereich: 100–24000 RPM
• Spannung: 380–480 V
• Leistungsaufnahme: 2700 W
• Leistungsabgabe: 2200 W
• Netzkabel: 4 m, ohne Stecker

Eigenschaften & Nutzen

• Stufenlose Drehzahlregelung – passt die Schleifleistung exakt dem Material an.
• Hohes Drehmoment – ermöglicht gleichmäßig hohen Abtrag auch bei Lastwechsel.
• Frequenzumrichter – konstantes Halten der eingestellten Drehzahl.
• Sanfter Anlauf – schützt Mensch, Werkzeug und Antrieb.
• Wiederanlaufschutz – verhindert unbeabsichtigtes Neustarten nach Spannungsabfall.
• Geringe Geräuschentwicklung – bessere Arbeitsumgebung und Präzision.
• Arretierbarer Ein/Ausschalter – sichere Bedienung im Studio/Depot.
• Herausnehmbare Bedienkonsole – flexible Einsatzmöglichkeiten, Verlängerung optional.
• Robuste Bauform – lange Lebensdauer im Schwerbetrieb.
• Servicefreundlichkeit – einfaches Gehäuse mit Hauptbaugruppen erleichtert Wartung.

Praxisnahe Hinweise

1. Stellen Sie die Versorgungsspannung sicher auf 380–480 V ein.
2. Stellen Sie die Drehzahl im Bereich 100–24000 RPM ein.
3. Verarbeiten Sie das 4 m lange Netzkabel entsprechend dem Stecker-/Normsatz.
4. Beachten Sie den Wartungsplan und nutzen Sie die Spannschlüssel gemäß Montageplan.
