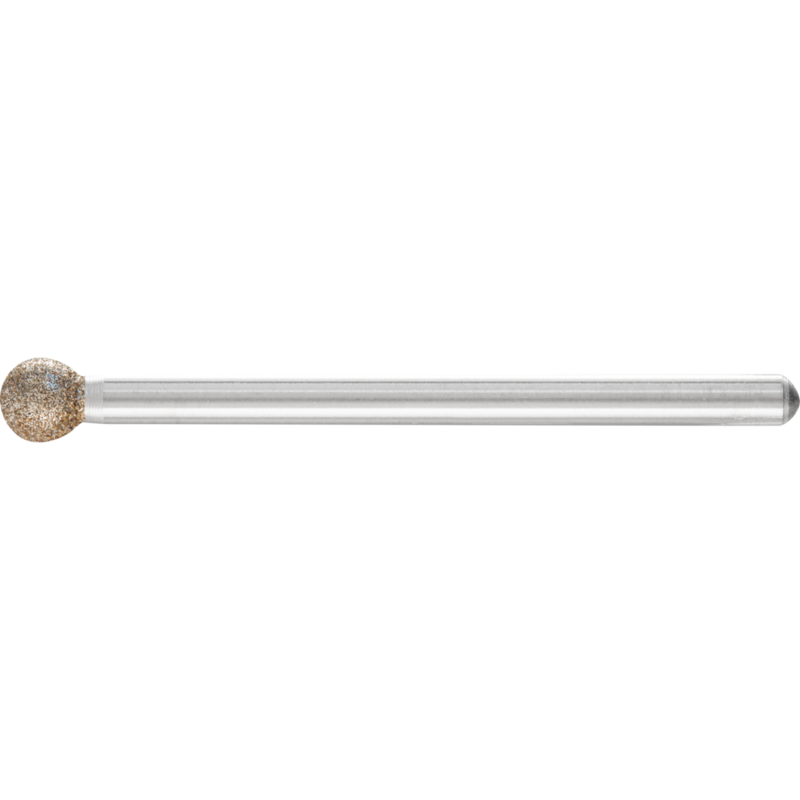

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BKU-A 5,0/3 B 126
Maße und Dimensionen
| Länge, Schaft (mm) | 40 |
|---|---|
| Länge Absetzung (mm) | 2 |
| Durchmesser Schaft (mm) | 3 |
Schleifstift PFERD BKU-A 5,0/3 B 126 im Überblick
Die PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BKU-A 5,0/3 B 126 sind galvanisch gebundene Schleifstifte zum Nass- und Trockenschliff. Sie werden vor allem zum Gravieren, Konturenschleifen und Entgraten eingesetzt. Der Hinweis A = abgesetzter Schaft beschreibt eine spezielle Schaftgeometrie, die eine flexible Spannmöglichkeit bietet. Durch galvanische Bindung erreichen Kornfreigabe und Standzeit eine hohe Gleichmäßigkeit, was besonders bei harten Werkstoffen zu saubereren Oberflächen führt.
Diese Stifte eignen sich sowohl für feine Oberflächen als auch für kontrollierte Materialabträge, wodurch sich der Einsatzbereich von Gravuren über Konturen bis hin zu Entgratarbeiten erstreckt. Die Kombination aus Diamant- und CBN-Korn ermöglicht eine zuverlässige Schleifleistung bei gehärteten Werkstoffen.
Geeignet für Gravuren und Konturen
Gravuren
CBN-/Diamant-Schleifkörner liefern eine hohe Detailtreue und ermöglichen präzise Gravuren even bei harten Materialien. Die Kornklasse B 126 sorgt für eine feine Oberflächenführung und saubere Kanten.
Entgraten
Durch die galvanische Bindung verbleiben die Kornkörner fest am Träger, wodurch sich feine Gratlinien kontrolliert entfernen lassen, ohne umliegende Flächen zu beschädigen.
Abmessungen und Spezifikationen der BKU-A 5,0/3 B 126
- Schaftdurchmesser: 3 mm
- Schaftlänge: 40 mm
- Korn: B 126
- Bindung: galvanisch gebunden
- Abgesetzter Schaft: A (A = abgesetzter Schaft)
- Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
- Bearbeitbare Werkstoffe: Einsatzstähle, Wälz- und Kugellagerstähle, Stahlwerkstoffe mit Härte > 54 HRC
- Anwendungen: Entgraten, Gravieren, Innenrundschleifen
- Trockenschliff-Geschwindigkeit: 15–25 m/s
Verarbeitung & Praxis
- Einsatz ist sowohl im Nass- als auch im Trockenschliff möglich; wenn möglich Nassschliff vorziehen, um Werkzeugverschleiß und thermische Schäden zu reduzieren.
- Wählen Sie die Korngröße so grob wie möglich und so fein wie nötig – Einflussgrößen sind Härte des Werkstoffs und gewünschte Oberflächengüte.
- Zugesetzte Werkzeuge können mit Ultraschall gereinigt werden. Bei stärkeren Verschmutzungen den Schärfstab DSB 2005025 verwenden.
- Den Werkzeugdurchmesser möglichst groß wählen, um die Anzahl der in Eingriff kommenden Körner zu erhöhen.
- Beim Innenschleifen darf der Durchmesser max. 3/4 des zu schleifenden Durchmessers betragen.
- Der Längsvorschub pro Umdrehung darf maximal 2/3 der Werkzeugbreite betragen.
- Die Zustellung hängt vom zu bearbeitenden Werkstoff, der Schnittgeschwindigkeit, der Stabilität des Werkzeugs, Aufnahme und Antrieb ab.
- Der Werkzeugantrieb muss über ausreichende Leistung verfügen, um die erforderliche Drehzahl auch unter Belastung sicherzustellen.
- Trockenschliff: 15–25 m/s.
Material & Aufbau
Die BKU-A-Stifte kombinieren Diamant- und CBN-Schleifkorn mit einer galvanischen Bindung. Diese Bauweise ermöglicht eine stabile Kornbindung, gute Wärmeableitung und eine gleichmäßige Abtragsleistung auf harten Werkstoffen.
