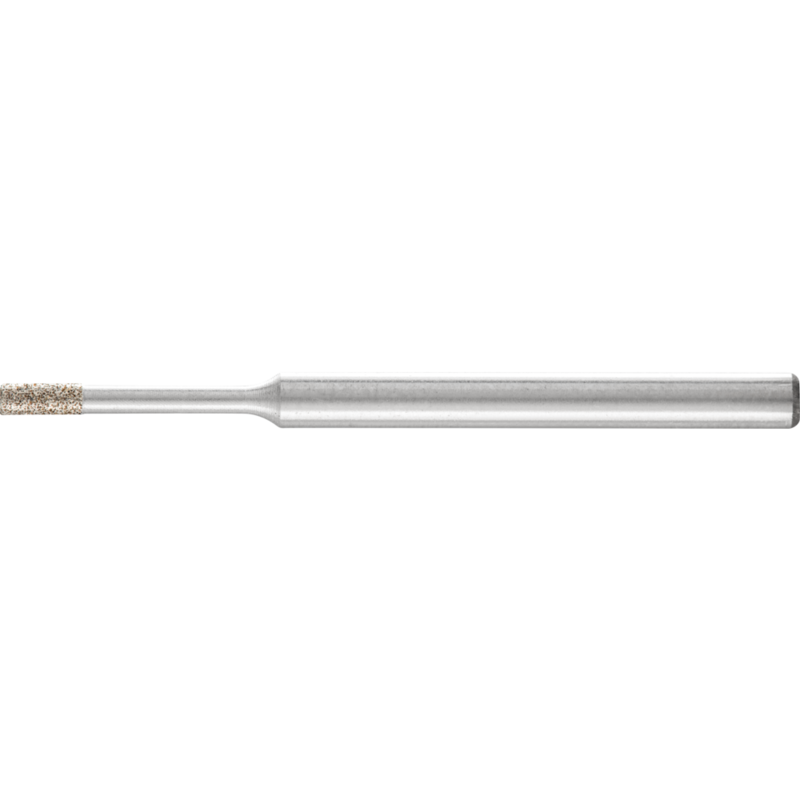

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-A 1,8-4/3 B 126
Maße und Dimensionen
| Breite (mm) | 4 |
|---|---|
| Länge, Schaft (mm) | 36 |
| Länge Absetzung (mm) | 10 |
| Durchmesser Schaft (mm) | 3 |
Schleifstift PFERD Galvanik BZY-A 1,8-4/3 B 126 – 36101810 im Überblick
Galvanisch gebundene Diamant- und CBN-Schleifstifte dienen dem Nass- und Trockenschliff. Die Zylinderform ZY eignet sich für Bohrungen, Radien und Konturen – ideal für stationäre Bearbeitung oder Handführung. A = abgesetzter Schaft kennzeichnet den Anschlussbereich.
Kompakte Bauform: Breite 4 mm, Schaftdurchmesser 3 mm, Schaftlänge 36 mm und abgesetzter Abschnitt 10 mm.
Geeignete Oberflächenbearbeitung
Bohrungen, Radien und Konturen
Die ZY-Geometrie ermöglicht präzisen Nass- oder Trockenschliff in engen Radien und Bohrungen. Die galvanische Bindung erhöht die Standzeit bei harten Materialien.
Kantenbearbeitung und Innenrundschleifen
Durch die schlanke Form eignet sich Kontur- und Innenrundschliff, ohne das Werkstück zu verziehen. Die Korngröße B 126 liefert eine feine Oberflächenstruktur.
Technische Daten des Galvanik-Stifts
- Breite: 4 mm
- Schaftdurchmesser: 3 mm
- Schaftlänge: 36 mm
- Abgesetzter Schaft: 10 mm
- Korn: B 126
- Schleifmittel: Diamant/CBN (galvanisch gebunden)
- Schliffarten: Nass- und Trockenschliff
Eigenschaften und Nutzen
- Hohe Verschleißfestigkeit dank galvanischer Kornbindung; lange Standzeit auch bei harten Werkstoffen.
- Geeignet für harte Werkstoffe wie Einsatzstähle, Wälz- und Kugellagerstähle sowie Stähle > 54 HRC.
- Vielseitig einsetzbar: Entgraten, Schlichten, Ausschleifen, Innenrundschleifen und Kantenbearbeitung.
Verarbeitung & Praxis
Der Einsatz ist sowohl im Trocken- als auch im Nassschliff möglich. Nassschliff wird bevorzugt, um Verschleiß und thermische Schädigungen zu reduzieren. Wählen Sie Körnung grob, solange die Oberflächengüte es zulässt.
- Für Innenbohrungen max. 3/4 des Werkstückdurchmessers verwenden.
- Pro Umdrehung max. 2/3 der Werkzeugbreite als Längsvorschub.
- Der Antrieb muss ausreichend Leistung liefern, um Drehzahl auch unter Belastung zu halten.
- Bei starker Verschmutzung: Reinigungsstein DSB 2005025 verwenden; Ultraschallreinigung ist möglich.
Aufbau
Galvanisch gebundene Kornkonstruktion auf einem ZY-Zylinderträger, mit A= abgesetzter Schaft, kompakt und vibrationsarm – ideal für präzisen Konturenschliff.
Besondere Merkmale
Die ZY-Zylinderform ermöglicht eine stabile Abstützung auch in engen Radien, während die Kornabstufung eine Balance aus Materialabtrag und Oberflächengüte sicherstellt.
