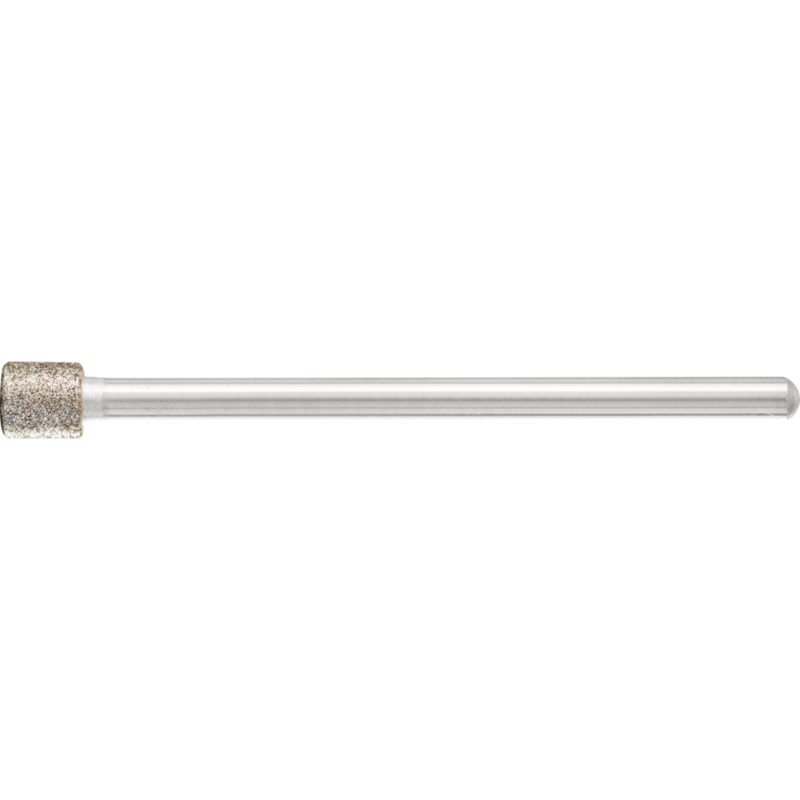

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-N 5,0-5/3 B 126
Maße und Dimensionen
| Breite (mm) | 5 |
|---|---|
| Länge, Schaft (mm) | 45 |
| Durchmesser Schaft (mm) | 3 |
Schleifstift PFERD BZY-N 5,0-5/3 B 126 im Überblick
Die PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-N sind galvanisch gebundene Schleifstifte in Zylinderform (ZY). Sie eignen sich zum Schleifen von Bohrungen, Radien und Konturen im stationären und Handeinsatz. N = nicht abgesetzter Schaft.
Die Stift-Ausführung mit Ø5,0 mm und 3 mm Schaft ermöglicht eine gute Passung in gängige Maschinenspindeln und Robotik-Anwendungen. Im Nass- wie Trockenschliff bietet der galvanische Bindungskörper eine hohe Wärmebeständigkeit und lange Standzeit, vorausgesetzt, man wählt Korngröße und Spindelparameter entsprechend dem Werkstoff.
Der Einsatz ist vielseitig: Innenrundschleifen, Entgraten, Schlichten, Ausschleifen sowie Kantenbearbeitung (Anfasen/ Verrunden).
Einsatzbereiche der Galvanik-BZY-N Stifte
Innenrundschleifen und Konturen
Der Zylinderbau ermöglicht das Schleifen von Bohrungen, Radien und Konturen – sowohl im stationären Betrieb als auch Handanwendung. Die Bauform ZY sorgt für gleichmäßigen Kornkontakt und eine hohe Rundlaufgenauigkeit.
Kantenbearbeitung und Entgraten
Geeignet für Kantenbearbeitung (Anfasen, Verrunden) und Entgraten; Korngröße B 126 liefert feinen Oberflächenabtrag; Nass- oder Trockenschliff je nach Werkstoff.
Technische Daten des PFERD BZY-N 5,0-5/3 B 126
- Breite: 5 mm
- Länge des Schafts: 45 mm
- Durchmesser des Schafts: 3 mm
- Korn: B 126
- Beschaffenheit: Dia.- und CBN-Schleifstifte
- Bearbeitbare Werkstoffe: Einsatzstähle, Wälz- und Kugellagerstähle, Stahlwerkstoffe > 54 HRC
- Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
- Anwendungen: Entgraten, Schlichten, Ausschleifen, Innenrundschleifen, Kantenbearbeitung
Aufbau und Materialwahl
Galvanisch gebundene Diamant- und CBN-Schleifmittel sind robust im Nass- und Trockenschliff und ermöglichen eine gleichmäßige Kornabtragung. Die Zylinderform ZY unterstützt das gezielte Schleifen von Bohrungen, Radien und Konturen.
Besondere Merkmale
- Zylinderform ZY: Optimiert Kontaktfläche und Rundlauf beim Schleifen von Bohrungen, Radien und Konturen.
- N-Schaft: N = nicht abgesetzter Schaft, bessere Führung in der Spindel.
Verarbeitung & Praxis
- Bevorzugen Sie Nassschliff, um Verschleiß zu reduzieren; bei Trockenbetrieb sind höhere Temperaturen möglich.
- Wählen Sie Korngröße so grob wie möglich und so fein wie nötig, abhängig vom Werkstoff und gewünschter Oberflächengüte.
- Bei Innenschleifen: max. 3/4 des zu schleifenden Durchmessers; Längsvorschub pro Umdrehung max. 2/3 der Werkzeugbreite.
- Belag verschmutzt? Reinigen Sie den Belag ggf. mit DSB 2005025; bei starker Verschmutzung ggf. Belag reinigen.
