PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik DKU-A 3,0/3 D 64
Maße und Dimensionen
| Länge, Schaft (mm) | 42 |
|---|---|
| Länge Absetzung (mm) | 6 |
| Durchmesser Schaft (mm) | 3 |
Schleifstift PFERD DKU-A 36203006 im Überblick

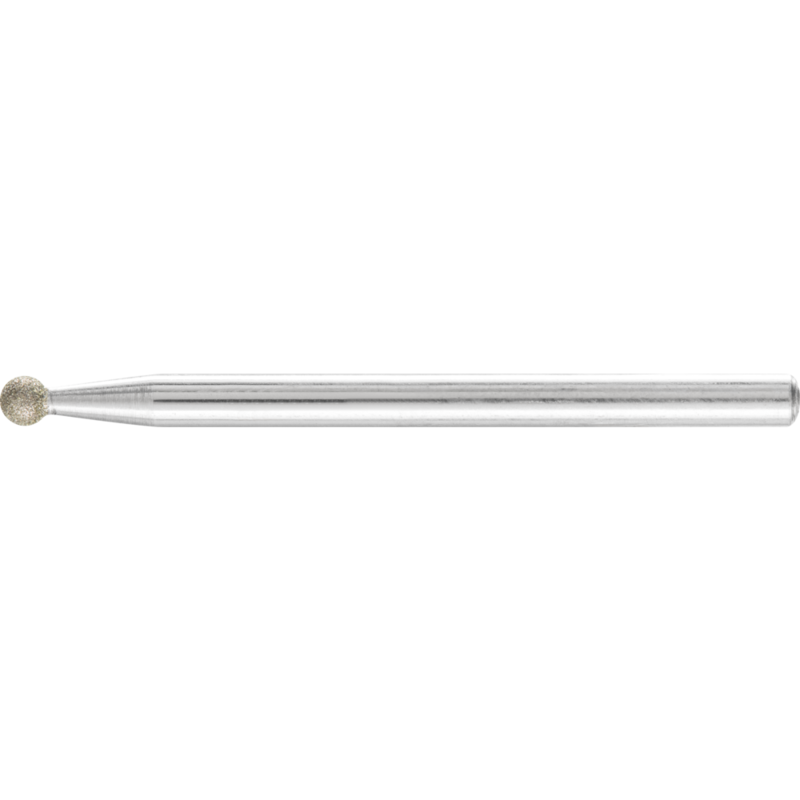

Der PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik DKU-A 3,0/3 D 64 ist ein galvanisch gebundener Diamant-/CBN-Schleifstift in Kugelform KU. Er eignet sich für Gravieren, Konturenschliff und Entgraten – sowohl nass als auch trocken einsetzbar. Ein abgesetzter Schaft (A = abgesetzter Schaft) erleichtert die Führung an Kanten und engen Radien.
Durch die Kugelform lassen sich Innenkonturen präzise bearbeiten, während die Ausführung D 64 eine feine Oberflächengüte ermöglicht. Für wirtschaftliche Bearbeitung empfiehlt sich, die Körnung so grob wie nötig, so fein wie möglich zu wählen, abhängig vom Material und den Oberflächenanforderungen.
Gravieren und Konturenschliff
Der Kugelkopf ermöglicht saubere Gravuren und präzise Konturenschliffe an komplexen Geometrien. Der 3 mm Schaft und 42 mm Länge liefern stabile Führung auch bei engen Radien.
Entgraten und Innenrundschleifen
Ideal zum Entgraten scharfer Kanten sowie zum Innenrundschleifen von Bauteilen mit engen Radien. Die Körnung D 64 liefert eine feine Oberflächenqualität bei ausreichendem Abtrag.
Technische Daten des DKU-A 3,0/3 D 64
- Durchmesser Schafts: 3 mm
- Länge Schafts: 42 mm
- Abgesetzte Länge: 6 mm
- Korn: D 64
- Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
Aufbau und Material der DKU-A Stifte
Galvanisch gebundene Diamant- und CBN-Schleifkörper auf einem 3 mm Schaft. Die Kugelform KU ermöglicht eine gute Führung auf Konturen und engen Radien.
Praxis- und Anwendungstipps
- Nass- oder Trockenschliff möglich; Nassschliff wird bevorzugt, um Verschleiß und thermische Schädigungen zu reduzieren
- Wirtschaftlichkeit: Korngröße so grob wie möglich und so fein wie nötig wählen
- Für harte Werkstoffe: ausreichende Antriebsleistung von Schleifspindel erforderlich
- Bei starker Verschmutzung: Reinigung mit Ultraschall möglich; stärker verschmutzte Beläge mit Reiniger DSB 2005025 verwenden
- Beim Innenschleifen max. 3/4 des Durchmessers verwenden; Zustellung abhängig von Werkstoff, Schnittgeschwindigkeit und Stabilität
